Шариковый стол, роликовый стол


Шариковый стол – используются для транспортировки и перемещения различных грузов  массой, как правило, до 120кг./м.  Шариковый стол – это металлический стол с перфорированной столешницей. В отверстиях столешницы устанавливаются стальные шариковые опоры, которые и обеспечивают свободное движение грузов в любом требуемом направлении. Шариковый стол, предназначен для  быстрой сортировки и перенаправление грузов в составе конвейерной линии, плюс к этому широко используется как самостоятельное рабочая единица, например на операциях упаковки.
Шариковый стол – оптимальное решение для производственных процессов, например для подачи в зону обработки листов фанеры, ДСП, металлического листа.
Преимущество шариковых столов по сравнению с рольгангами и роликовыми столами – это сохранность груза его целостность, при манипуляциях с ним, за счет целостности столешницы (нет просветов). Шариковый стол – сборная единица, количество шариковых опор, их диаметр зависит от размеров и массы перемещаемого груза. Чем тяжелее груз и меньше его габариты, тем большее количество шариковых опор будет в одном погонном метре стола. Шариковый стол – это простота и легкость в перемещения любого груза в плоскости.

Важно знать! Размер шарика шариковой опоры определятся типом перемещаемого груза. Так например, если у вас металлическая дверь или металлический лист, массой до 150 кг. то целесообразнее оснастить шариковый стол опрой с размером шарика D 22 мм, с грузоподъемностью 55 кг. на каждую опору.  В процессе перемещения заготовка - лист разместиться своим весом на три контактных точки (опоры), а не на все из за свой "неровной" формы, поэтому суммарная грузоподъемность этих трех шариковых опор должна быть больше общего веса заготовки.
Еще важный момент - это корпус шариковой опоры, он может быть штампованным в бюджетных моделях опор, где не требуется стойкость к ударам и с точенным корпусом, где удары являются частью эксплуатации шарикового стола. Такие опоры будут в седнем на 50% дороже, чем со штампованным корпусом.

Пример расчета стоимости шарикового стола:
Тип №1
Длина, мм – 900
Ширина, мм – 850
Высота, мм  -1100
Регулировка по высоте винтовыми опорами, мм +,- 50
Расстояние между опорами, мм – от 50 до 200 мм
Межосевое расстояние между шариками, мм – 100
Диаметр шарика -  15 мм (грузоподъемность одной опоры - 12 кг. ) диаметр шарика 22 мм (грузоподъемность одной опоры - 55 кг.)
Грузоподъемность стола , кг –  до 150/м.п.
Исполнение, - стационарное
Тип окрашивания - порошковое
Цена без НДС от 60 000 руб./м2 (из нержавейки + 40%)

Тип №2
Длина, мм – 2000
Ширина, мм – 1000
Высота, мм  -1100
Регулировка по высоте винтовыми опорами, мм +,- 50
Расстояние между опорами, мм – 50 до 200 мм
Количество шариковых опор, шт – 50
Диаметр шарика - 15 мм (грузоподъемность одной опоры - 12 кг. ) диаметр шарика 22 мм (грузоподъемность одной опоры - 55 кг.)
Грузоподъемность, кг –  до 150/м.п.
Исполнение, - стационарное
Тип окрашивания - порошковое
Цена без НДС –  от 60 000 руб./м.п. ( из нержавейки + 40%)

Пример расчета стомости шариковых столов из углеродистой стали в комплекте с шариковыми опорами для перемещения металлического листа в рабочей зоне листогиба

Размер стола № 1, составной: 2500Х3200 мм - 320  шариковых опор, лист 3 мм,- 221 600 руб. без НДС
Размер стола № 2, составной: 1500х3200 мм - 192  шариковых опор, лист 3 мм, - 142 900 руб. без НДС
Размер стола № 3: 650х650 мм - 25  шариковых опор, лист 3 мм, - 49 500 руб. без НДС

Размер стола № 1, составной: 2500Х3200 мм - 320  шариковых опор, лист 5 мм, - 255 000 руб. без НДС
Размер стола № 2, составной: 1500х3200 мм - 192  шариковых опор, лист 5 мм, - 163 000 руб. без НДС
Размер стола № 3: 650х650 мм - 25  шариковых опор, лист 5 мм, - 65 000 руб. без НДС



Изготовления шариковых столов по чертежам и требованиям - 20..25 раб. дней, по предварительной оплате. Цена определяется размерами стола и типами шариковых опор которые будет в нем установлены с заданной грузоподъемностью.

*Изготавливаем  специальные шариковые столы из нержавеющей стали.



Пример использования столов на сборочном и упаковочном участке

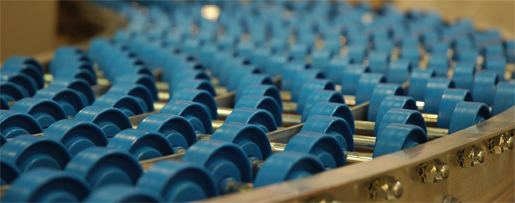

Роликовый стол – предназначен для облегчения работ по подаче материалов для последующей переработки, например листовых материалов: фанеры, мебельных щитов, металлических и полимерных листов. Роликовый стол широко используют в пищевой и фармацевтической промышленности.  Конструкция роликового стола позволяет перемещать груз, не поднимая его, например, нет необходимости поднимать ящик или коробку достаточно просто направить груз в зону погрузки или сортировки. Роликовые столы используют как составную часть в составе линии по упаковке товаров.





Тяжелонагруженный шариковый стол г/п не менее 10 тонн, этап 3D моделирования
